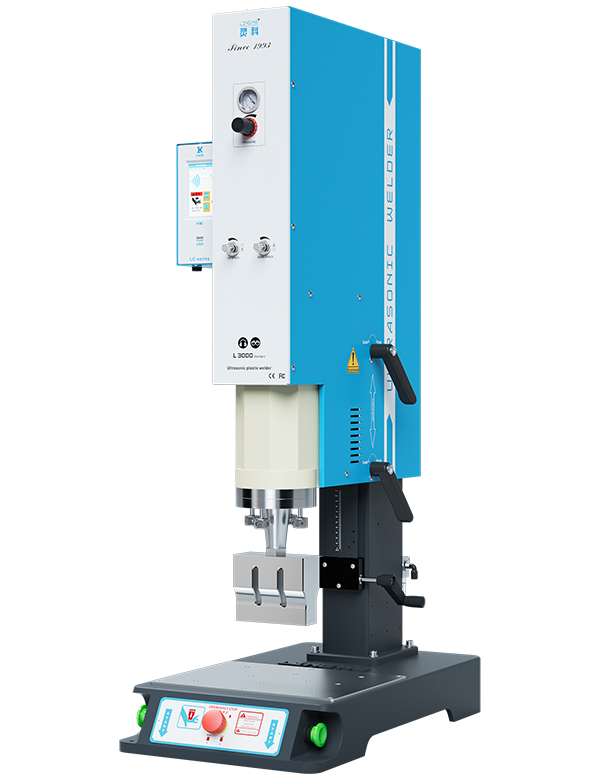

超聲波塑料焊接機（方立柱） 15kHz-2600/3200W
產品特點PRODUCT FEATURE
01立柱、發振筒采用高強度滑軌連接設計， 確保焊接強度下壓回升機械高強度和高精密度
02集成多種焊接控制技術
03底模水平調節（選配：XY焊接平臺）
04數據管理：自帶儲存或傳送焊接資料，數據智能追蹤
05符合歐洲CE安全規范之操作模式
產品參數PRODUCT PARAMETERS
- 機器型號L3000 ES
- 頻率15/20kHz
- 額定功率對應表格
- 輸入電壓AC220V
- 氣規格缸63×75
- 機身行程336mm
- 輸出時間0.01-9.99s
- 輸入氣壓＞1，≤7 bar
- 焊接面積?170-260mm
- 操作開關雙手啟動
- 壓機尺寸見表格
- 電箱尺寸430x230x108
技術規格TECHNICAL SPECIFICATIONS
|
機型Model |
L3000 ES |
||||
|
頻率Frequency |
20kHz |
15kHz |
|||
|
功率Power |
2000W |
2600W |
26 00W |
3200W |
|
|
輸入電壓Input Voltage |
AC220V |
AC220V |
AC220V |
AC220V |
|
|
氣缸規格 Cylinder Size (mm) |
63 ×75 |
80 × 75 |
63 ×75 |
80 ×75 |
|
|
機身行程 Machine Journey |
336mm |
336mm |
336mm |
336mm |
|
|
輸出時間Output Time |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
0.01-9.99s |
|
|
輸入氣壓Air Pressure |
＞1 ，≤ 7bar |
＞1 ，≤ 7bar |
＞1 ，≤ 7bar |
＞1 ，≤ 7bar |
|
|
焊接面積 Welding Capability |
Φ170mm |
Φ22 0mm |
Φ22 0mm |
Φ260mm |
|
|
操作開關 Operation Switch |
雙手啟動，前部有緊急制動，也可附加外部開關
|
||||
|
外形尺寸Size (mm) |
680X400Xl552 |
||||
|
430X230 X108 |
|||||
|
560X420Xl55 |
|||||
|
凈重Weight |
84kg |
||||
|
6.5kg |
|||||
|
17.54kg |
|||||
產品優勢PRODUCT ADVANTAGES
①控制精度：時間精度0.01秒
②4種智能管理：振幅管理、 品質管理、數據管理、安全管理
③觸發模式：時間觸發
④2種壓力控制：焊接壓力控制、冷卻壓力控制
⑤3種焊接應用模式：自動化流水線模式、歐洲安全模式、脈沖模式
⑥智能控制反饋功能：實時自動追頻功能、 鎖頻功能，電路恒壓功能
⑦物聯功能：RS232/485數據對接、打印機輸出
⑧數字化機型4種操作模式：手動模式、 時間模式、 能量模式、功率模式
⑨模擬機型2種操作模式：手動模式、 時間模式
